Introduktion:
Materialet, der bruges til fremstilling af printplader (PCB) spiller en afgørende rolle for deres funktionalitet og ydeevne. PCB'er er almindeligvis konstrueret ved hjælp af et materiale kendt som Copper Clad Laminate (CCL). CCL er sammensat af et substrat, kobberfolie og klæbemiddel. Denne artikel udforsker de materialer, der bruges i PCB'er, og de forskellige typer CCL, der er tilgængelige.

Spindemaskine kredsløb

Tekstil maskindele

Kontrolpanel til sikkerhedsalarmsystem

Røgdetektor modul

1. Materialer, der anvendes i PCB

Printplader er primært sammensat af Copper Clad Laminate (CCL), som består af følgende komponenter:

Underlag: Underlaget er et isolerende lag lavet af højpolymer syntetisk harpiks og forstærkende materialer. Det giver elektrisk isolering mellem kobberlag.
Kobberfolie: Et lag af højledningsevne, svejsbar kobberfolie er fastgjort til den ene eller begge sider af underlaget. Tykkelsen af ​​kobberfolien varierer typisk fra 35 til 50 mikrometer.
Klæbemiddel: Klæbemidlet er ansvarligt for at binde kobberfolien sikkert til underlaget.

2. Typer af kobberbeklædt laminat (CCL)

Kobberbeklædt laminat kommer i forskellige typer, hver designet til at passe til specifikke applikationer og krav. Følgende er nogle almindelige typer af CCL:

a. Stivt kobberbeklædt laminat (RCCL) og fleksibelt kobberbeklædt laminat (FCCL):

RCCL tilbyder mekanisk stivhed og er almindeligt anvendt i standard PCB'er. FCCL er designet til at være fleksibel og bruges i applikationer, hvor PCB'et skal bøjes eller tilpasse sig forskellige former.

b. Organisk harpiksbaseret CCL:

Disse CCL'er er sammensat af organiske harpiksmaterialer, og de bruges i vid udstrækning til standard PCB'er.
c. Metalbaseret CCL:

Metalbaserede CCL'er har en metalkerne, typisk lavet af aluminium. De tilbyder fremragende termisk ydeevne og bruges i højeffektapplikationer, hvor varmeafledning er kritisk.
d. Keramisk-baseret CCL:

Keramisk-baserede CCL'er er designet til applikationer, hvor højfrekvent signaltransmission er påkrævet. De tilbyder fremragende elektriske egenskaber og temperaturstabilitet.
e. Tykke og tynde CCL'er:

CCL'er er kategoriseret som tykke eller tynde baseret på deres tykkelse. Tykke CCL'er varierer typisk fra {{0}},8 til 3,2 millimeter, mens tynde CCL'er er tyndere end 0,78 millimeter.
f. Forstærkningsmaterialer:

CCL'er kan yderligere klassificeres baseret på den anvendte type forstærkningsmateriale. Almindelige typer omfatter glasstofbaserede CCL'er, papirbaserede CCL'er og kompositbaserede CCL'er (f.eks. CME-1, CME-2).
g. Flammemodstand:

PCB er ofte klassificeret som flammebestandigt (FR) eller ikke-flammebestandigt. Flammebestandige PCB'er opfylder specifikke brandsikkerhedsstandarder, hvilket gør dem velegnede til forskellige applikationer.
h. UL-vurderinger:

Underwriters Laboratories (UL) standarder klassificerer stive CCL'er i forskellige flammemodstandskategorier, såsom UL{{0}}V0, UL-94V1, UL-94V2 og UL{{6 }}HB.

Smart Building Brandalarm Kontrolpanel

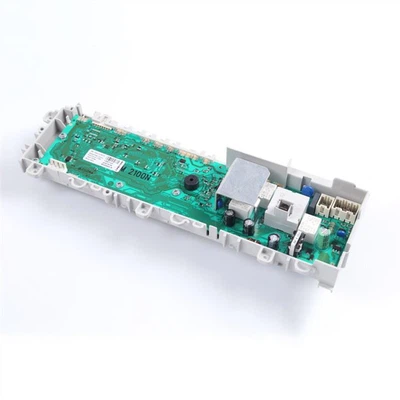

Tromle Vaskemaskine Computer Board

Aircondition Universal Control Board

Pulsoximetersensormodul

Konklusion:
Valget af kobberbeklædt laminat (CCL) er afgørende for at bestemme ydeevnen og egnetheden af ​​et printkort til en bestemt anvendelse. Forskellige typer CCL'er tilbyder forskellige egenskaber og egenskaber, hvilket gør dem velegnede til en bred vifte af elektroniske og elektriske applikationer. At forstå materialerne og typerne af CCL er afgørende for, at PCB-designere og -producenter kan opfylde specifikke krav og forventninger til ydeevne.
